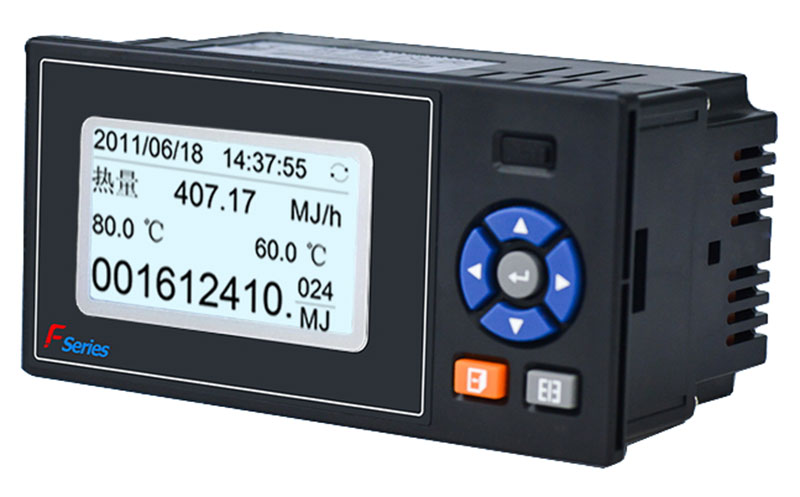

HS3000H系列熱量積算儀
產品簡介
/ product introduction????? ??
? ? ? ??HS3000H系列熱量積算儀針對現場溫度、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，尤其適合貿易結算和計量管理，可廣泛應用于導熱油鍋爐、水暖等供熱系統及樓宇空調熱交換系統，對傳熱、傳質實現在線計量，從而為企業能源管理、能源消耗計量、技術經濟提供依據。
? ? ? ??HS3000H系列熱量積算儀針對現場溫度、流量等各種信號進行采集、顯示、控制、遠傳、通訊、打印等處理，構成數字采集系統及控制系統，尤其適合貿易結算和計量管理，可廣泛應用于導熱油鍋爐、水暖等供熱系統及樓宇空調熱交換系統，對傳熱、傳質實現在線計量，從而為企業能源管理、能源消耗計量、技術經濟提供依據。
產品特點
/ product characteristic ⊙適用流量計和流體介質范圍廣泛。
⊙同時具備液態熱載體熱量計量或冷媒體冷量計量功能，一表兩用。
⊙流量單位自動換算，差壓式流量計的流量系數自動運算。
⊙貿易結算功能：可對高/低流量啟用協議結算，可對停電啟用補足結算。
⊙應急容錯功能：供/回溫度信號異常時，使用應急參數值進行補償運算。
⊙調試演算功能：支持查看各變送器/傳感器信號原始值；支持查看流量熱量計算中的各種中間參數如密度，溫差，焓差等。
⊙審計記錄：停電記錄。
⊙報警列表：支持記錄流量、熱（冷）量、供溫、回溫、差壓/頻率/體積等瞬時量或累積量報警信息。
⊙累積報表：支持累積流量、熱（冷）量日報表、月報表及年報表。
⊙通訊功能：標準Modbus RTU協議，支持RS485、RS232C通訊接口。
⊙變送功能：支持標準電流變送輸出，信號來源通道可選。
⊙同時具備液態熱載體熱量計量或冷媒體冷量計量功能，一表兩用。
⊙流量單位自動換算，差壓式流量計的流量系數自動運算。
⊙貿易結算功能：可對高/低流量啟用協議結算，可對停電啟用補足結算。
⊙應急容錯功能：供/回溫度信號異常時，使用應急參數值進行補償運算。
⊙調試演算功能：支持查看各變送器/傳感器信號原始值；支持查看流量熱量計算中的各種中間參數如密度，溫差，焓差等。
⊙審計記錄：停電記錄。
⊙報警列表：支持記錄流量、熱（冷）量、供溫、回溫、差壓/頻率/體積等瞬時量或累積量報警信息。
⊙累積報表：支持累積流量、熱（冷）量日報表、月報表及年報表。
⊙通訊功能：標準Modbus RTU協議，支持RS485、RS232C通訊接口。
⊙變送功能：支持標準電流變送輸出，信號來源通道可選。
技術參數
/ technical parameters
■顯示
? ? ? ? 屏幕：128*64點陣灰白屏液晶顯示器（LCD）
? ? ? ? 精度：實時顯示：±0.2%F.S
? ? ? ? 追憶精度：±0.2%F.S.
■處理器
? ? ? ? 采用高性能的ARM Cortex-M332位的RISC內核
■輸入功能
????????流量通道：模擬量信號：4-20mA、0-10mA等信號：
????????頻率信號：Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥5V）
????????溫度通道：0-10mA、4-20mA、Pt100-Pt1000等信號
■輸出功能
????????配電輸出：提供1組（F12）12VDC及1組（Q24）24VDC傳感器電源，輸出電流單路最大30mA
????????變送輸出：支持1路標準電流4-20A變送輸出（來源通道可選），負載能力5002（最大）繼電器輸出：支持2路
????????繼電器輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警
■通訊功能
????????通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率--（1200、2400、4800、9600）
■供電電源
????????交流供電電源：220VAC，50HZ交流電源供電；支持24VDC（18VDC-36VDC）
????????直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電
■誤差精度
????????時鐘誤差：±2秒/天
■工作環境
????????環境溫度：0~50℃（避免日光直曬）
????????環境濕度：0~85%R.H（無凝結）
????????（禁止在易燃、腐蝕性環境下工作）
????????海拔高度：<2000米
■儀表凈重
????????凈重：≤1.0Kg
? ? ? ? 屏幕：128*64點陣灰白屏液晶顯示器（LCD）
? ? ? ? 精度：實時顯示：±0.2%F.S
? ? ? ? 追憶精度：±0.2%F.S.
■處理器
? ? ? ? 采用高性能的ARM Cortex-M332位的RISC內核
■輸入功能
????????流量通道：模擬量信號：4-20mA、0-10mA等信號：
????????頻率信號：Fr（范圍：0.0-5000.0HZ，低電平≤1V，高電平≥5V）
????????溫度通道：0-10mA、4-20mA、Pt100-Pt1000等信號
■輸出功能
????????配電輸出：提供1組（F12）12VDC及1組（Q24）24VDC傳感器電源，輸出電流單路最大30mA
????????變送輸出：支持1路標準電流4-20A變送輸出（來源通道可選），負載能力5002（最大）繼電器輸出：支持2路
????????繼電器輸出，觸點容量3A@250VAC/3A@30VDC，可組態上上限、上限、下限、下下限報警
■通訊功能
????????通訊接口：提供RS232C和RS485兩種通訊接口供用戶選擇，支持Modbus RTU協議，波特率--（1200、2400、4800、9600）
■供電電源
????????交流供電電源：220VAC，50HZ交流電源供電；支持24VDC（18VDC-36VDC）
????????直流電源供電；支持12VDC（9VDC-18VDC）直流電源供電
■誤差精度
????????時鐘誤差：±2秒/天
■工作環境
????????環境溫度：0~50℃（避免日光直曬）
????????環境濕度：0~85%R.H（無凝結）
????????（禁止在易燃、腐蝕性環境下工作）
????????海拔高度：<2000米
■儀表凈重
????????凈重：≤1.0Kg

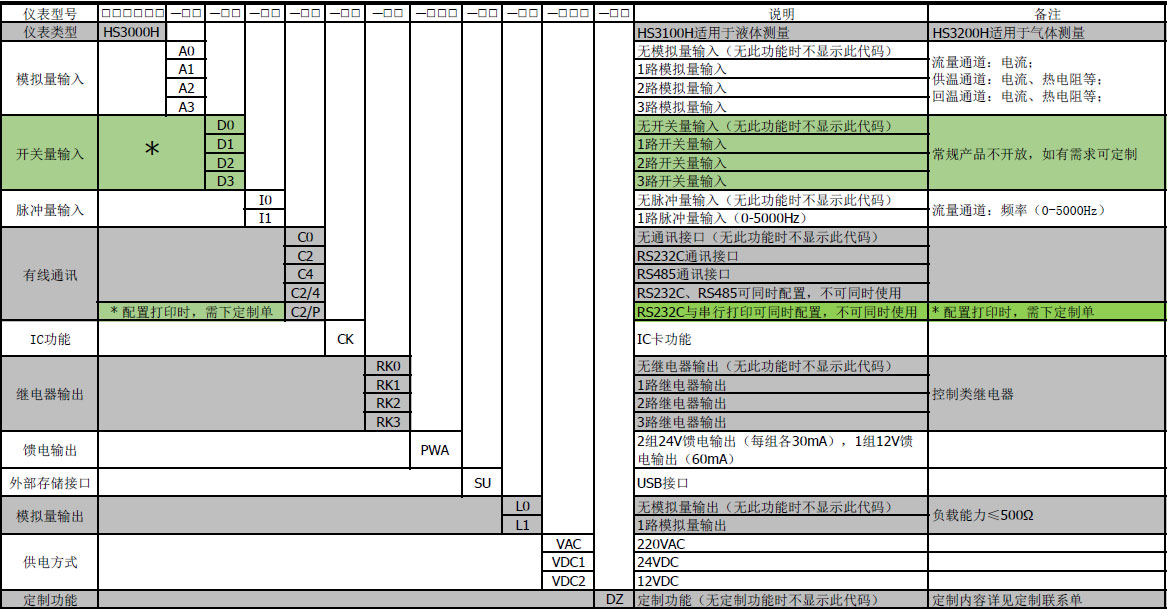

產品選型
/ product selection
