智能電磁流量計
產品簡介
/ product introduction

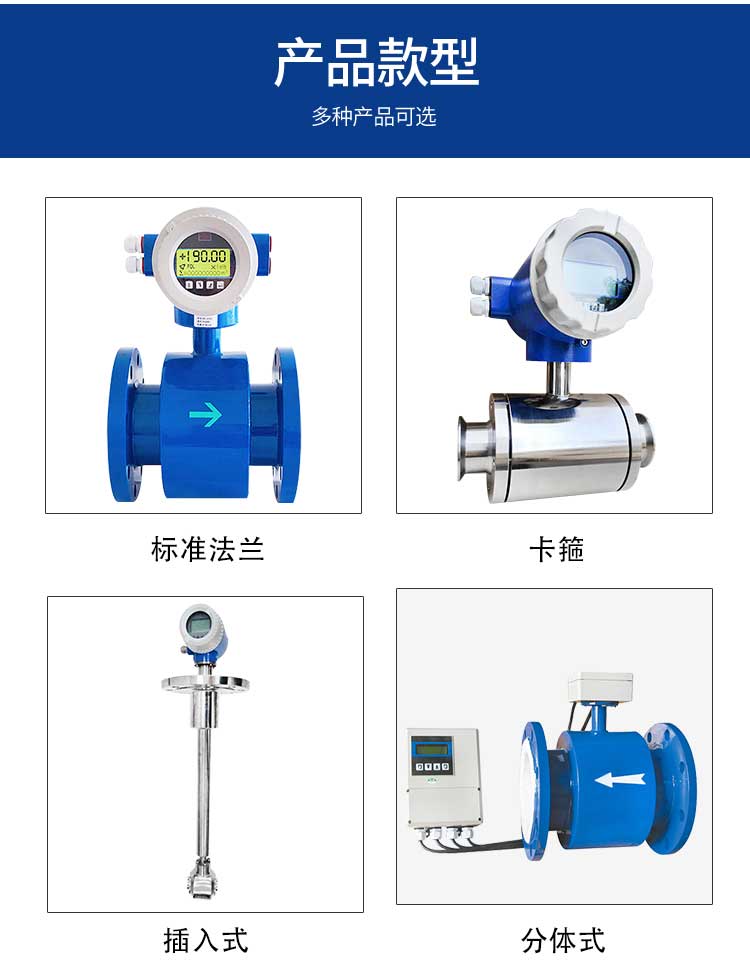

? ? ? ??HSD/HSCD系列智能電磁流量計按安裝方式分為管道式和插入式兩種類型。兩種型式均由傳感器和智能信號轉換器組成，根據轉換器與傳感器的裝配形式可分為一體式和分體式二種結構。

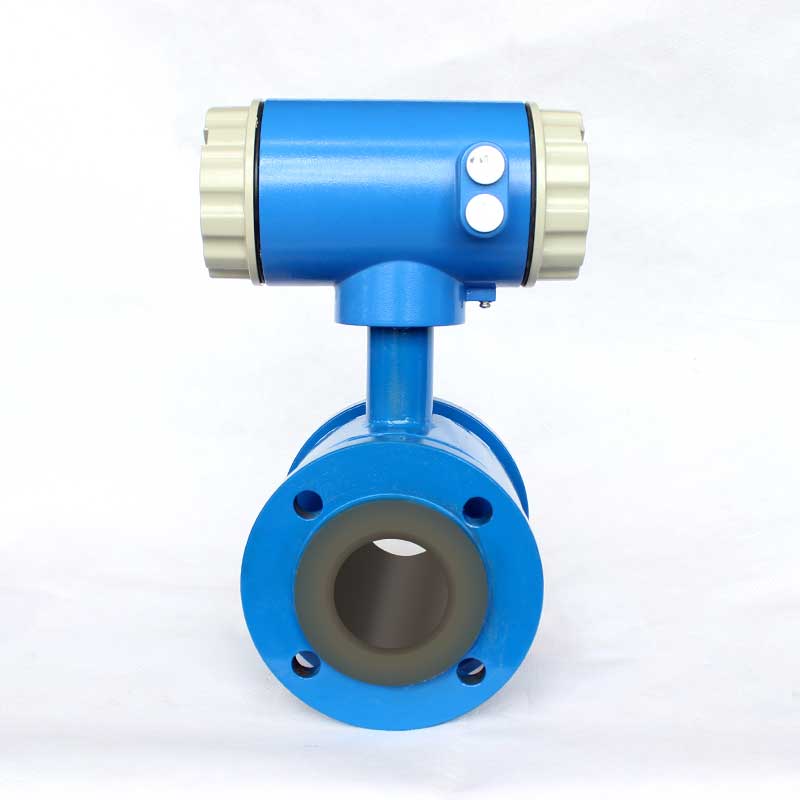

???????一體式：轉換器與傳感器直接裝配成一個整體，不可分離。常用于環鏡狀況較好的現場。
???????分體式：轉換器通過一根專用電纜與傳感器組成的一臺產品，傳感器安裝在現場，轉換器安裝在條件較好的場所。常用于環鏡狀況較差的現場，如地進里，高溫旁，人員不便到達的地方。管道式一般適用于中小口徑的測量，特殊情況可定制，插入式一般適用于較大口徑管道流量的測量。
產品特點
/ product characteristicu電磁流量計結構簡單、可靠、無可動部件、工作壽命長。
u電磁流量計無截流阻流部件，不存在壓力損失和流體堵塞現象。
u無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。
u電磁流量計的測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。
u電磁流量計采用聚四氟乙烯或橡膠材質襯里和HC、HB、316L、Ti等電極材料的不同組合可適應不同介質的需要。
u備有管道式、插入式等多種流量計型號。
u電磁流量計采用EEPROM存貯器，測量運算數據存貯保護安全可靠。
u具備一體化和分離型兩種型式。
u高清晰度LCD背光顯示。
技術參數
/ technical parameters
|
項目 |
管道式 |
插入式 |
|
公稱通徑 |
DN15~DN2600 |
≥DN200 |
|
介質電導率 |
≥5μs/cm |
≥5μs/cm |
|
基本誤差 |
0.5級，1.0級（隨口徑區分） |
±2.5%F·S |
|
流速范圍 |
0.5~10m/s ?推薦1~5 m/s |
0.5-10 m/s |
|
環境溫度 |
傳感器-40℃~80℃，轉換器-15℃~50℃ |
-40~55+℃ |
|
介質溫度 |
≤120℃（聚四氟乙烯或F46） （被測介質大于120℃時，訂貨時請加以說明） |
-26~+150℃ |
|
連接方式 |
GB/T91199-2000標準法蘭 |
GB/T9119-2000標準法蘭 螺紋連接，球閥規格：DN50 |
|
工作壓力 |
DN15-DN80:4.0Mpa ?DN100-DN150:1.6Mpa ≥DN400:1.0Mpa特殊規格訂貨時請注明 |
0.25Mpa~4.0Mpa 特殊規格訂貨時請注明 |
|
輸出信號 |
電流輸出：4~20mADC（負載電阻0~500Ω）；????頻率輸出：0~1kHz（負載電阻≥3000Ω），電壓輸出：0~5VDC； |
|
|
消耗功率 |
≤15W |
≤15W |
|
供電電源 |
交流：~220V，50Hz；直流：+24V； |
|
|
襯里材料 |
聚四氟乙烯；橡膠 |
橡膠 |
|
電極材料 |
0Cr18Ni12Mo2Ti，哈氏合金B、鉭、鈦、不銹鋼涂覆碳化鎢 |
|
|
通信接口 |
RS-232；RS-485；HART |
|
|
安裝形式 |
一體式；分體式 |
|
|
勵磁方式 |
低頻脈沖直流勵磁 |
|

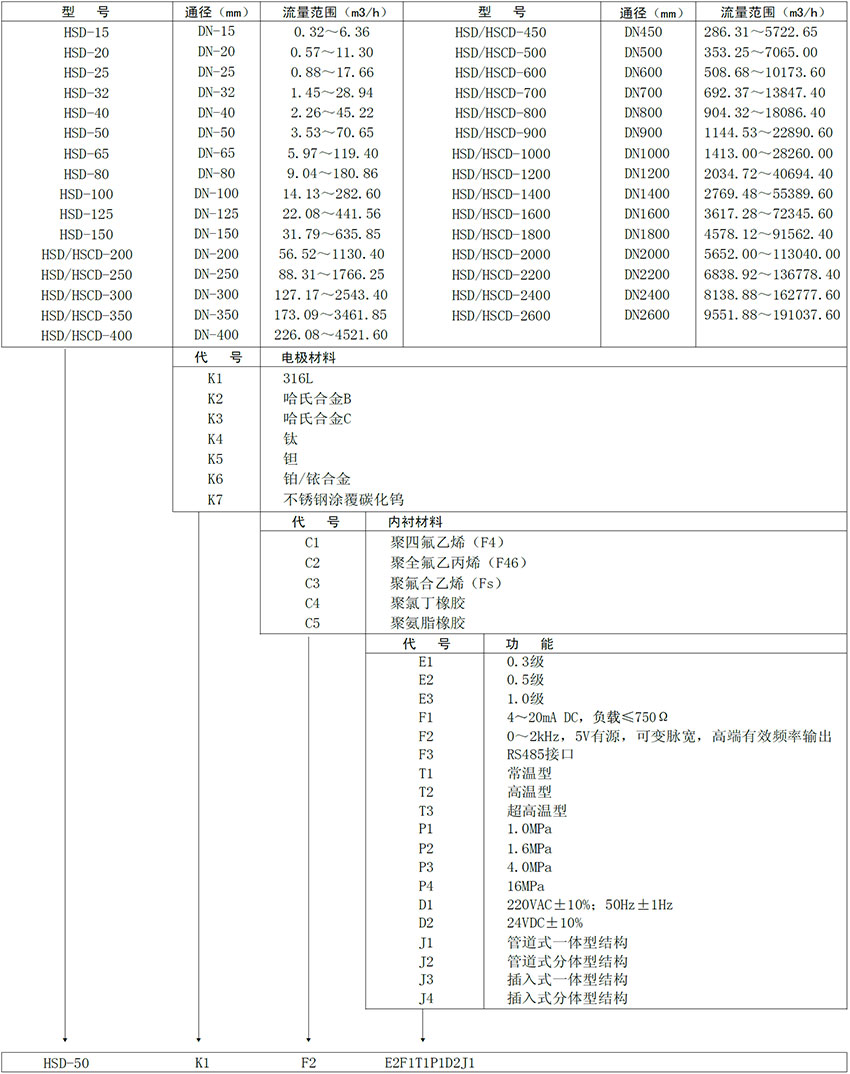

產品選型
/ product selection
